КРИП-1
Аккуратный монтаж.
Точная ориентация.
Для извещателей ИО30920-2 и ИО40920-2

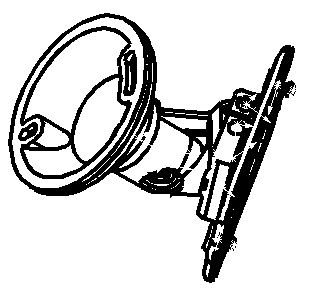

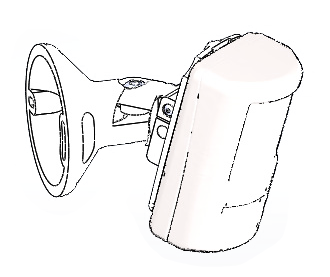

Крепит охранный извещатель на стене или потолке и позволяет навести его на зону контроля: поворот до 90° в любую сторону — всего 180° — и наклон ±12,5°. Кабель выходит из стены под основанием и идёт к извещателю внутри кронштейна, снаружи его не видно.
- Сектор поворота
- 180°0…90° влево или вправо
- Наклон по вертикали
- ±12,5°
- Диаметр основания
- 70мм
Продуманные детали монтажа
Аккуратный результат после установки и возможность направить извещатель туда, куда требуется.
Кабель скрыт
Основание кронштейна полое. Выход кабеля из стены или потолка закрывается основанием, дальше кабель проходит через поворотную опору прямо к извещателю.
Снаружи не остаётся ни кабель-канала, ни петли провода под извещателем. Установка выглядит аккуратно — это особенно важно там, где ценится внешний вид.
Скрытая проводка дополнительно защищает линию: кабель труднее случайно задеть или намеренно перерезать.
Если извещатель стоит не последним в линии, входящий и исходящий кабели соединяются на двухконтактном клеммнике внутри основания, а к извещателю идёт один кабель.
Для партий: на каждые 10 кронштейнов — шаблон для разметки отверстий со встроенным уровнем (подробнее).
Поворот: сектор 180°
Поворотная опора обеспечивает поворот на 90° в одну сторону от исходного положения. Нужное направление выбирается при монтаже установкой основания в одно из двух положений, развёрнутых на 180°. Отверстия под саморезы при этом те же.
В итоге извещатель можно направить в пределах 180° (±90°) по горизонтали от исходного положения, а наклон ±12,5° даёт точную наводку по вертикали.
Решите, в какую сторону будет смотреть извещатель, до монтажа кронштейна на стену.

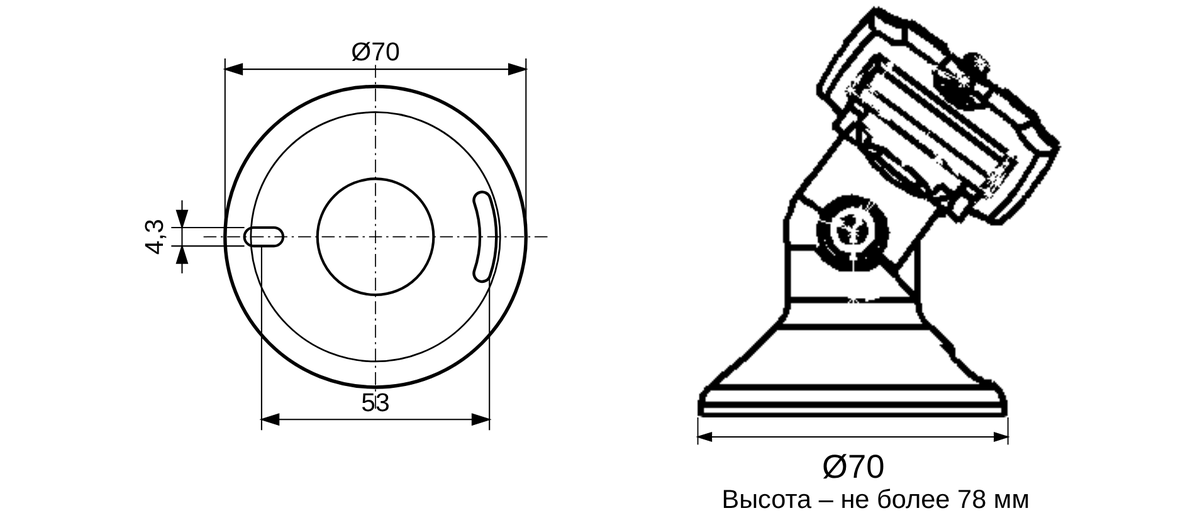

Технические характеристики
| Диаметр основания, мм | 70 |
|---|---|
| Высота без извещателя, мм, не более | 78 |
| Угол поворота в горизонтальной плоскости | 0…90° влево или вправо (сектор 180°) |
| Угол наклона в вертикальной плоскости | ±12,5° |
| Межосевое расстояние крепёжных отверстий, мм | 53 |
| Крепёж основания (в комплект не входит) | саморез Ø3,5–4 × 2 |
| Материал | PETG |
| Масса, г, не более | 60 |
Совместимые извещатели
Извещатели производства ООО «Рубеж». Ссылки ведут на страницы извещателей на сайте производителя.
Извещатель крепится к площадке кронштейна винтами М3×6 из комплекта кронштейна.

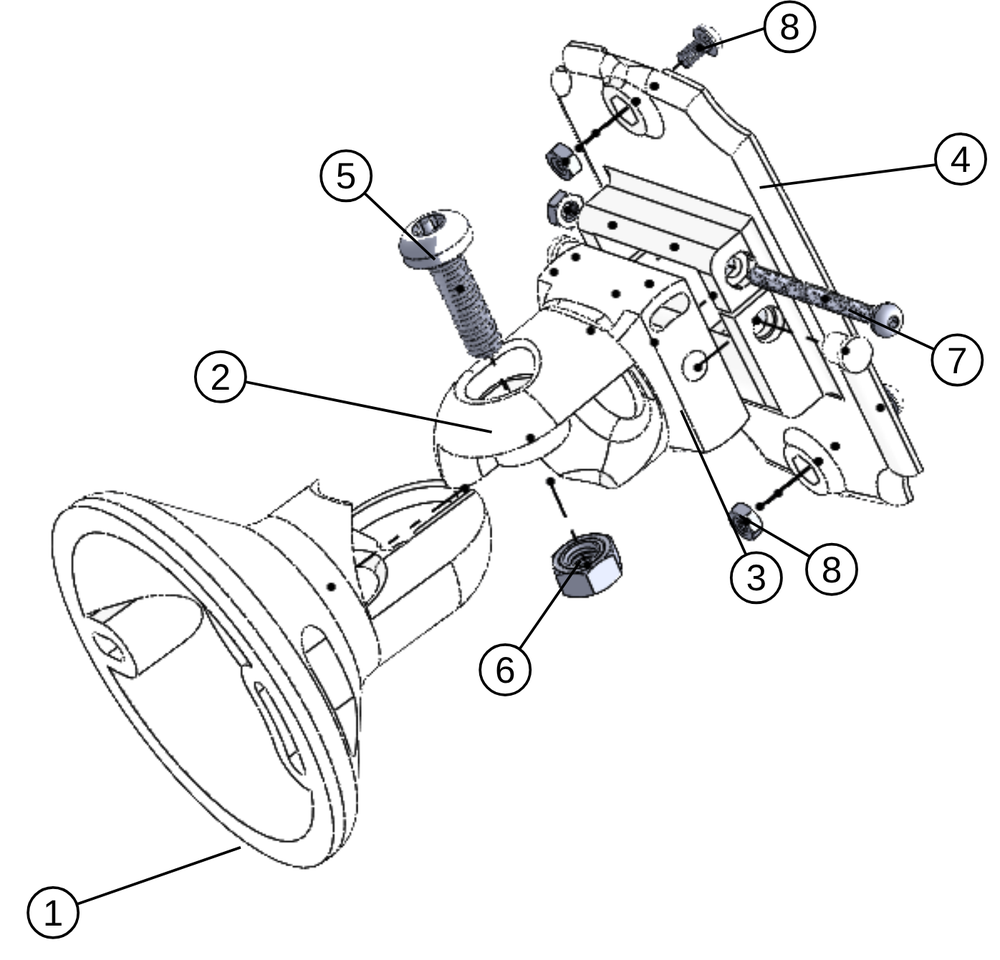

Устройство
- 1Основание · стена или потолок
- 2Поворотная опора
- 3Узел наклона
- 4Площадка для крепления извещателя
- 5Винт М6×20
- 6Гайка М6
- 7Винт оси наклона с гайкой М3×35
- 8Винты крепления площадки с гайками М3×6 · 2 шт.
Монтаж
Приложите основание (или шаблон разметки) к месту установки с учётом нужного направления поворота, разметьте и просверлите два отверстия. Пропустите кабель через центральное отверстие основания.
При необходимости открутите винт 5 и отделите поворотную опору 2 от основания 1.
Закрепите основание двумя саморезами. Если извещатель не последний в линии, соедините кабели на клеммнике внутри основания.
Установите поворотную опору в основание и закрепите винтом 5 с гайкой 6, не затягивая окончательно.
Закрепите извещатель на площадке 4 винтами 8.
Сориентируйте извещатель на зону контроля и затяните винты 5 и 7.
Шаблон для разметки
Прикладывается к стене вместо основания. По встроенному уровню шаблон выставляется ровно, через два отверстия размечаются точки под саморезы.
Стрелка указывает центр кронштейна и извещателя: по ней удобно выдержать одинаковую высоту установки на всём объекте.
Прилагается к партиям: один шаблон на каждые 10 кронштейнов.
Цена
Чтобы уточнить наличие, условия поставки и стоимость партии, свяжитесь с изготовителем.
Контакты
- Изготовитель
- ИП Базульков Алексей Анатольевич
ИНН 770906100054 - Адрес
- 109147, г. Москва, ул. Малая Калитниковская, д. 5, кв. 32
- Телефон
- +7 (916) 769-94-71
- abazulkov@gmail.com
По вопросам заказа, оптовых поставок и совместимости с другими извещателями обращайтесь к изготовителю.
